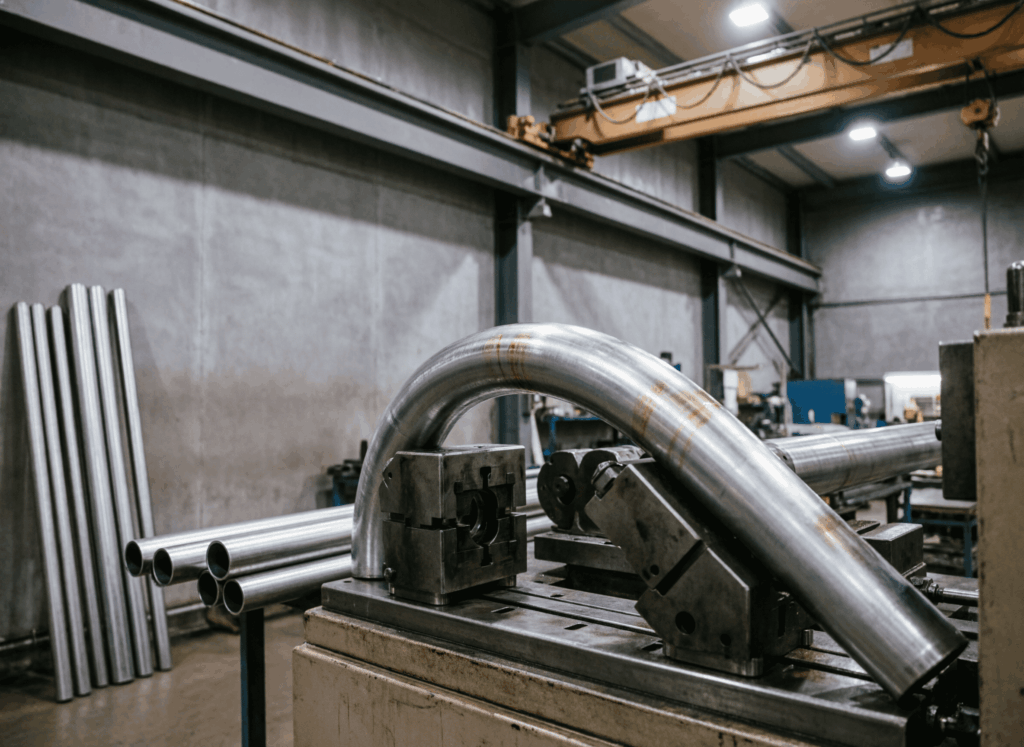

Методы гибки труб: технологии, оборудование и особенности обработки

Трубопроводные системы являются неотъемлемой частью современной инфраструктуры — от бытовых коммуникаций до промышленных магистралей. При монтаже трубопроводов часто возникает необходимость изменения направления трассы, и перед специалистами встает выбор: использовать сварные соединения, фитинги или выполнить гибку труб. Последний метод сегодня считается наиболее прогрессивным и надежным решением, позволяющим создать герметичную конструкцию без слабых мест. В этой статье подробно рассмотрим существующие методы гибки труб, особенности технологий и критерии выбора оборудования.

Прежде чем переходить к рассмотрению конкретных технологий, важно понять, какие физические процессы сопровождают гибку металлической трубы. При воздействии на заготовку металл испытывает комплексное напряжение: внешняя сторона изгиба растягивается, а внутренняя — сжимается. Это неравномерное распределение нагрузок создает риски появления дефектов — истончения стенки на выпуклой части, образования складок на вогнутой стороне, овализации сечения или даже сквозных разрывов.

Качественная гибка труб возможна только при точном расчете параметров деформации с учетом механических свойств материала, толщины стенки, диаметра заготовки и требуемого радиуса изгиба. Инженеры учитывают коэффициент пружинения металла — способность заготовки частично возвращаться в исходное состояние после снятия нагрузки. Без компенсации этого фактора невозможно добиться точного угла изгиба.

Особое внимание уделяется критерию тонкостенности трубы. Чем тоньше стенка относительно диаметра, тем сложнее избежать деформации сечения. Именно поэтому для тонкостенных труб применяются специальные технологии с использованием дорнов и наполнителей, которые поддерживают внутреннюю поверхность заготовки в процессе формовки.

Традиционные способы соединения труб — сварка и резьбовые фитинги — имеют ряд существенных недостатков, которых полностью лишена технология гибки. Сварное соединение создает зону термического влияния, где структура металла изменяется, снижается коррозионная стойкость и механическая прочность. Именно в этих местах чаще всего возникают протечки и разрушения при эксплуатации трубопровода.

Резьбовые соединения требуют использования дополнительных элементов — муфт, уголков, тройников, что увеличивает металлоемкость конструкции и количество потенциально опасных участков. Каждый фитинг представляет собой слабое место системы, где может произойти разгерметизация.

Гибка труб на трубогибочном оборудовании позволяет получить цельную конструкцию без промежуточных соединений. Это обеспечивает абсолютную герметичность, сохранение прочности металла по всей длине участка, эстетичный внешний вид и снижение гидравлического сопротивления благодаря отсутствию резких переходов. Кроме того, технология отличается высокой производительностью — современный трубогиб способен выполнять десятки идентичных гибов в час с минимальным разбросом параметров.

Холодная гибка выполняется без предварительного нагрева заготовки и является наиболее распространенным методом на производстве. Технология основана на пластической деформации металла под воздействием механического усилия при температуре окружающей среды. Этот метод применяется для труб диаметром до 100-150 мм в зависимости от материала и толщины стенки.

При холодной гибке малых диаметров (до 20-25 мм) часто используются ручные трубогибы, которые обеспечивают достаточное усилие для формовки медных, алюминиевых и тонкостенных стальных труб. Для заготовок среднего диаметра (25-50 мм) применяются полуавтоматические и автоматические станки с гидравлическим или электромеханическим приводом.

Ключевым элементом технологии холодной гибки является использование внутренних опор — дорнов или наполнителей. Дорн представляет собой металлический стержень, который вводится внутрь трубы в зоне деформации и предотвращает овализацию сечения и образование складок. В качестве альтернативы дорну иногда используется мелкофракционный песок, который плотно утрамбовывается внутри заготовки перед гибкой. Этот подход особенно эффективен при работе с толстостенными трубами.

Холодная гибка отличается высокой точностью — современные станки с ЧПУ обеспечивают повторяемость углов с погрешностью менее одного градуса. Производительность метода также высока: автоматические линии способны выполнять до нескольких сотен гибов в смену. Однако у технологии есть ограничения — при работе с толстостенными трубами большого диаметра требуется значительное усилие, а риск возникновения дефектов возрастает.

Когда речь идет о трубах диаметром свыше 100 мм с толстой стенкой, холодная гибка становится неэффективной или невозможной из-за колоссальных усилий, необходимых для пластической деформации. В таких случаях применяется горячая гибка, при которой заготовка предварительно нагревается до температур, обеспечивающих высокую пластичность металла.

Технология горячей гибки требует точного контроля температурного режима. Для углеродистых сталей оптимальная температура составляет 760-900°C. Начинать формовку необходимо при достижении 760-800°C, а завершать процесс нужно до падения температуры ниже 720°C. Превышение верхнего порога приводит к перегреву металла, росту зерна и необратимому снижению механических свойств. Недостаточный нагрев не обеспечивает необходимой пластичности и может вызвать образование трещин.

Длина нагреваемого участка рассчитывается по формуле L = α × d / 15, где α — угол изгиба в градусах, d — наружный диаметр трубы. Например, для трубы диаметром 250 мм при изгибе на 90 градусов длина нагрева составит 1500 мм. Радиус изгиба при горячей гибке не должен быть менее трех диаметров трубы.

Перед нагревом внутренняя полость трубы заполняется крупнофракционным кварцевым песком, предварительно прокаленным для удаления влаги. Это предотвращает смятие стенки и образование гофры. Нагрев осуществляется индукционными установками, газовыми горелками или в специальных печах. После гибки изделие охлаждается в естественных условиях — принудительное охлаждение водой недопустимо, так как вызывает закалочные структуры и внутренние напряжения.

Современный рынок предлагает широкий спектр трубогибочного оборудования, различающегося по принципу действия, производительности и области применения. Выбор конкретного типа станка определяется характеристиками обрабатываемых труб, требуемой точностью и объемами производства.

Трубогибы с обкаткой работают по принципу давления на внешнюю сторону трубы в зоне изгиба. Гибочный штамп вращается, протягивая заготовку через матрицу, а прижимной ролик обеспечивает равномерное прилегание. Этот метод эффективен для труб диаметром до 70 мм и применяется при отсутствии жестких требований к качеству внутренней поверхности.

Станки наматывания используют другой принцип — труба наматывается на гибочный ролик, а внутренняя поверхность поддерживается дорном. Технология обеспечивает высокое качество гиба и применяется для тонкостенных труб диаметром до 20 мм. Именно на таких станках изготавливаются элементы мебельной промышленности, каркасы автомобилей и велосипедов.

Арбалетные трубогибы работают по принципу пресса — гибочный башмак давит на трубу, уложенную на опоры с канавками соответствующего радиуса. Метод отличается простотой и надежностью, подходит для работы с трубами диаметром до 50 мм. Арбалетные станки бывают ручными, гидравлическими и электрическими, что позволяет выбрать оптимальное решение для конкретных задач.

Трубогибы протяжкой используют метод волочения заготовки через фильеру. Труба фиксируется с одной стороны и протягивается через калибрующее отверстие, принимая его форму. Технология эффективна для труб малого диаметра и обеспечивает высокую производительность при массовом производстве.

Для гибки труб большого диаметра применяются специализированные станки с индукционным нагревом. Заготовка проходит через индукционную катушку, нагревающую локальный участок до температуры пластической деформации, после чего сразу выполняется гиб. Такие установки способны обрабатывать трубы диаметром до 1200 мм и используются при строительстве магистральных трубопроводов.

Каждый металл обладает уникальными механическими свойствами, которые необходимо учитывать при выборе технологии гибки. Углеродистая сталь отличается высокой прочностью и жесткостью, что требует значительных усилий при холодной гибке и применения горячих методов для толстостенных заготовок большого диаметра.

Нержавеющая сталь, благодаря легирующим добавкам, обладает повышенной прочностью и склонностью к наклепу. При гибке таких труб важно учитывать эффект упрочнения — после деформации металл в зоне изгиба становится тверже и менее пластичным. Это требует использования более мощного оборудования и применения смазочных материалов для снижения трения.

Медь и латунь отличаются высокой пластичностью и хорошо поддаются гибке как холодным, так и горячим способом. Перед холодной гибкой медные трубы часто отжигают для снятия наклепа и повышения пластичности. В качестве внутреннего наполнителя при гибке медных труб иногда используется расплавленная канифоль, которая застывает внутри и поддерживает стенку.

Алюминий и его сплавы обладают низкой плотностью и хорошей пластичностью, но при этом склонны к образованию складок из-за низкого модуля упругости. Дюралюминиевые трубы перед гибкой нагревают до 400-500°C с последующим естественным охлаждением — это обеспечивает оптимальное сочетание пластичности и прочности. При холодной гибке алюминиевых труб обязательно применение дорнов или песчаного наполнителя.

Титан и его сплавы требуют особых условий обработки из-за высокой химической активности при повышенных температурах. Гибку титановых труб выполняют в защитной атмосфере или с применением специальных смазок, предотвращающих насыщение металла кислородом и азотом.

Выбор между дорновой и бездорновой технологией определяется соотношением диаметра трубы к толщине стенки и требуемым радиусом изгиба. Дорновые трубогибы применяются при гибке тонкостенных труб, когда отношение диаметра к толщине стенки превышает 20-25, а также при малых радиусах изгиба — менее трех диаметров трубы.

Дорн, расположенный внутри трубы в зоне деформации, создает внутреннюю опору, предотвращающую смятие стенки и овализацию сечения. Современные дорновые станки используют шариковые или стержневые дорны, способные повторять сложную геометрию изгиба. Для повышения качества поверхности применяются специальные смазки, снижающие трение между дорном и внутренней стенкой трубы.

Бездорновая гибка применяется для толстостенных труб с отношением диаметра к толщине стенки менее 15 и при радиусах изгиба более четырех диаметров. Отсутствие дорна упрощает конструкцию станка, снижает стоимость оснастки и ускоряет переналадку оборудования. Однако при бездорновой гибке невозможно добиться такого же качества внутренней поверхности и точности сохранения сечения.

На практике часто комбинируют оба метода — для ответственных конструкций применяют дорновую гибку, а для менее критичных элементов используют бездорновые станки. Это позволяет оптимизировать производственные затраты без потери качества готовой продукции.

Качество гибки труб оценивается по нескольким параметрам: точность угла изгиба, сохранение сечения, отсутствие поверхностных дефектов, состояние внутренней поверхности. Для контроля геометрии используются шаблоны, угломеры и координатно-измерительные машины. Овальность сечения измеряется штангенциркулем в нескольких точках по длине гиба.

Типичные дефекты, возникающие при нарушении технологии гибки, включают трещины на выпуклой стороне изгиба, складки на вогнутой стороне, овализацию сечения, гофры, царапины и задиры поверхности. Трещины чаще всего возникают при недостаточном нагреве, превышении скорости деформации или использовании материала с пониженной пластичностью. Складки образуются при отсутствии внутренней опоры или недостаточном прижиме заготовки к гибочному штампу.

Для предотвращения дефектов необходимо строго соблюдать технологические режимы, своевременно заменять изношенную оснастку, применять качественные смазочные материалы и регулярно контролировать параметры оборудования. Опытный оператор трубогибочного станка способен визуально оценить качество гиба и внести необходимые корректировки в процесс.

Технология гибки труб находит применение в самых разных отраслях промышленности. В строительстве трубопроводов отопления, водоснабжения и газоснабжения гибка позволяет создавать эстетичные трассы с минимальным количеством соединений. В автомобилестроении из гнутых труб изготавливают каркасы безопасности, выхлопные системы, элементы подвески.

Мебельная промышленность использует гнутые трубы для производства каркасов стульев, столов, стеллажей. В судостроении гибка применяется для изготовления трубных разводок систем охлаждения, отопления, вентиляции. Аэрокосмическая отрасль требует прецизионной гибки тонкостенных труб из титановых и никелевых сплавов для гидравлических и топливных систем.

Нефтегазовая промышленность использует горячую гибку для изготовления отводов магистральных трубопроводов большого диаметра. Энергетика применяет гибку труб при монтаже паропроводов высокого давления, систем охлаждения реакторов. В каждом из этих случаев выбирается оптимальная технология с учетом требований к точности, производительности и стоимости производства.

Методы гибки труб представляют собой обширную область технологий, охватывающую как простые ручные операции, так и сложные автоматизированные процессы. Выбор конкретной технологии определяется множеством факторов — материалом и размерами заготовки, требуемой точностью, объемами производства, бюджетом проекта. Понимание физических основ процесса, особенностей различных методов и возможностей оборудования позволяет специалистам принимать обоснованные решения и достигать оптимального соотношения качества и стоимости.
